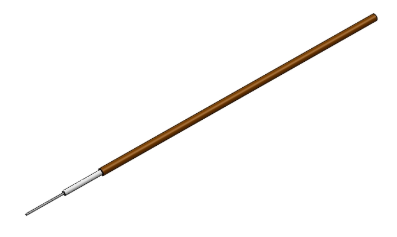

EZ-20半剛性電纜EZ Form

發布時間：2023-05-04 16:48:04 瀏覽：739

EZ Form研制的銅護線套半剛性電纜提供100%屏蔽性，而且能夠使用規范設備輕松注塑成型為定制開發樣式。EZ-20電纜線可以使用各種標準化連接器。

EZ-20半剛性銅外導線，SPCW中心導線，PTFE電解介質。

為防止氧化，EZ Form建議把EZ-20儲存在原封裝中，并且將儲存在干燥的溫度控制環境里直到使用。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

Specifications

DIMENSIONS
Center Conductor Diameter	0.0050 in
Dielectric Diameter	0.0150 in
Outer Conductor Diameter	0.0230 in
MATERIALS
Center Conductor Material	SPCW
Dielectric Material	PTFE
Outer Conductor Material	Copper
RoHS Compliant	Yes
MECHANICAL CHARACTERISTICS
Minimum Temperature	?55 °C
Maximum Temperature	+125 °C
Inside Bend Radius (Minimum)	0.050 in
Weight	0.10 lbs per 100 ft
ELECTRICAL CHARACTERISTICS
Nominal Impedance	50.0 ?
Nominal Impedance Margin	±2.0 ?
Velocity of Propagation	69.50%
Shielding Effectiveness	>165 db
Voltage Withstanding	750 VRMS@ 60 Hz
Continuous Working Voltage	300 VRMS max
Maximum Operating Frequency	260 GHz
Attenuation
FREQUENCY	DB / 100 FT TYPICAL
0.5 GHz	53 db
1.0 GHz	75 db
5.0 GHz	170 db
10.0 GHz	244 db
18.0 GHz	332 db
26.5 GHz	409 db
40.0 GHz	511 db
50.0 GHz	577 db
65.0 GHz	668 db
90.0 GHz	803 db
Power
FREQUENCY	WATTS CW @ 20 °C (MAX)
0.5 GHz	17 W
1.0 GHz	12 W
5.0 GHz	5.5 W
10.0 GHz	3.8 W
18.0 GHz	2.8 W
26.5 GHz	2.3 W
40.0 GHz	1.8 W
50.0 GHz	1.6 W
65.0 GHz	1.4 W
90.0 GHz	1.2 W
