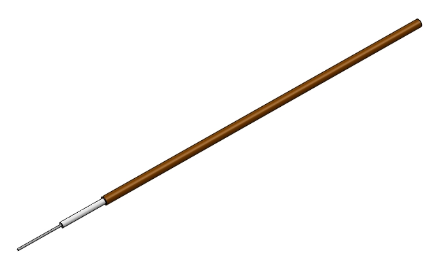

EZ-20-LA半剛性電纜EZ Form

發布時間：2023-06-06 16:56:46 瀏覽：605

EZ Form銅護線套半剛性LA（低衰減）電纜線具備微孔板電解介質，EZ-20-LA與實心PTFE半剛性電纜相比較，有助于相對較低的衰減、較高的操作溫度和較高的相位穩定性能。

為防止氧化，EZ Form建議把EZ-20-LA儲存在原包裝中，并把它儲存在干燥的溫度控制環境里直到應用。

EZ-20-LA半剛性電纜0.023"半剛性銅外導線，SPCW中心導線，LDPTFE電解介質，低損耗。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

Specifications

DIMENSIONS
Center Conductor Diameter	0.0056 in
Dielectric Diameter	0.0170 in
Outer Conductor Diameter	0.0230 in
MATERIALS
Center Conductor Material	SPCW
Dielectric Material	PTFE
Outer Conductor Material	Copper-Tin Composite
RoHS Compliant	Yes
MECHANICAL CHARACTERISTICS
Minimum Temperature	?55 °C
Maximum Temperature	+225 °C
Inside Bend Radius (Minimum)	0.100 in
Weight	0.10 lbs per 100 ft
ELECTRICAL CHARACTERISTICS
Nominal Impedance	50.0 ?
Nominal Impedance Margin	±2.0 ?
Velocity of Propagation	76.50%
Shielding Effectiveness	>165 db
Voltage Withstanding	750 VRMS@ 60 Hz
Continuous Working Voltage	300 VRMS max
Maximum Operating Frequency	250 GHz
Attenuation
FREQUENCY	DB / 100 FT TYPICAL
0.5 GHz	46 db
1.0 GHz	65.3 db
5.0 GHz	146.8 db
10.0 GHz	207.8 db
18.0 GHz	280 db
26.5 GHz	340 db
40.0 GHz	419.5 db
50.0 GHz	470 db
65.0 GHz	537 db
90.0 GHz	634 db
Power
FREQUENCY	WATTS CW @ 20 °C (MAX)
0.5 GHz	30W
1.0 GHz	21 W
5.0 GHz	9 W
10.0 GHz	7W
18.0 GHz	3.9 W
26.5 GHz	3.2W
40.0 GHz	2.5 W
50.0 GHz	2.2 W
65.0 GHz	1.9 W
90.0 GHz	1.7 W
