泰科TE工業RJ45插孔
發布時間:2024-01-22 11:35:50 瀏覽:1128

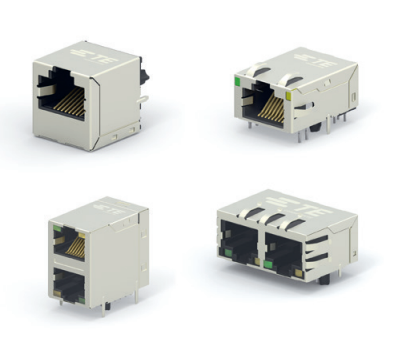

集成磁性的工業RJ45插孔為工業以太網提供了從電纜到物理層的高度集成的連接解決方案。將磁性材料集成到插孔中可以大大改善EMI噪聲屏蔽,從而實現更可靠的連接。具有1x1直接和R / A、1x2、2x1外形因素的標準化產品組合可滿足許多工業應用,使客戶能夠找到他們正在尋找的解決方案。特定的工業要求,如通過提高耐腐蝕性,延長溫度范圍和延長產品壽命的高可靠性都得到解決,包括支持最新的回流焊生產工藝。
關鍵特性
?延長溫度。范圍-40…+85°C
?最低產品壽命要求為10年
?260°C回流管腳在膏焊
?鍍層厚度0.76 μ m [30 μ英寸]黃金超過1,27 μ m [50 μ英寸]鎳
?提高EMI完整性和信號完整性性能
?支持電流和電壓模式物理芯片
應用:
?所有需要以太網的工業應用
?所有工業設備與RJ45連接
?工業計算機
?中心
?路由器
?無線接入點
?公司的
?開關
?所有支持以太網的設備
選型:
Description | Speed Ports Orientation | Tab LEDs Packaging | Solder Pin and Shield Length [mm] | TE PN | ||||
RJ45 JACK INT.MAG.10/1001x1 INV. | 10/100 | 1 | R/A | Up | No | T&R | 19 | 2301994-1 |
RJ45 JACK INT.MAG.10/100 LED 1x1 INV | 10/100 | 1 | R/A | Up | Yes | T&R | 19 | 2301994-2 |
RJ45 JACK INT.MAG.10/1001x1 INV | 10/100 | 1 | R/A | Up | No | T&R | 30 | 2301994-3 |
RJ45 JACK INT.MAG.10/1001x1 | 10/100 | 1 | R/A | Down | No | T&R | 19 | 2301994-4 |
RJ45 JACK INT.MAG.1Gb 1x1 INV. | 1G | 1 | R/A | Up | No | T&R | 19 | 2301994-5 |
RJ45 JACK INT.MAG.1Gb 1x1 | 1G | 1 | R/A | Down | No | T&R | 19 | 2301994-6 |
RJ45 JACK INT.MAG.1Gb 1x1 | 1G | 1 | R/A | Down | No | T&R | 19 | 301994- |
RJ45 JACK INT.MAG.10/100 LED 1x1 INV | 10/100 | 1 | R/A | Up | Yes | T&R | 19 | 2301994-8 |
RJ45 JACK INT.MAG.10/100 LED 1x1 | 10/100 | 1 | R/A | Down | Yes | T&R | 19 | 2301994- |
RJ45 JACK INT.MAG.1Gb LED 1x1 | 1G | 1 | R/A | Down | Yes | T&R | 19 | 1-2301994-0 |
RJ45 JACK INT.MAG.1Gb LED 1x1 INV.low | 1G | 1 | R/A | Up | Yes | T&R | 17 | 1-2301994-1 |
RJ45 JACK INT.MAG.1Gb LED 1x1 | 1G | 1 | R/A | Down | Yes | T&R | 19 | -2301994-2 |
RJ45 JACK INT.MAG.10/1001x1 | 10/100 | 1 | R/A | Down | No | T&R | 30 | -2301994- |
RJ45 JACK INT.MAG.1Gb 1x1 INV. | 1G | 1 | R/A | Up | No | T&R | 30 | 2-2301994-0 |
RJ45 JACK INT.MAG.1Gb 1x1 | 1G | 1 | R/A | Down | No | T&R | 30 | 2-2301994-1 |
RJ45 JACK INT.MAG.1Gb 1x1 | 1G | 1 | R/A | Down | No | T&R | 30 | 2-2301994-2 |
RJ45 JACK INT.MAG.1Gb LED 1x1 | 1G | 1 | R/A | Down | Yes | T&R | 30 | 2-2301994-3 |
RJ45 JACK INT.MAG.1Gb LED 1x1 | 1G | 1 | R/A | Down | Yes | T&R | 30 | 2-2301994-4 |
RJ45 JACK INT.MAG.1Gb 1x1 VERT. | 1G | 1 | Vertical | 一 | No | T&R | 19 | 2301995- |
RJ45 JACK INT.MAG.10/1001x1 VERT. | 10/100 | 1 | Vertical | 一 | No | T&R | 19 | 2301995-2 |
RJ45 JACK INT.MAG.10/100 LED 1x1 VERT. | 10/100 | 1 | Vertical | 一 | Yes | T&R | 19 | 2301995-3 |
RJ45 JACK INT.MAG.1Gb LED 1x1 VERT. | 1G | 1 | Vertical | 一 | Yes | T&R | 19 | 2301995-4 |
RJ45 JACK INT.MAG.10/1001x2 INV | 10/100 | 1x2 | R/A | Up | No | T&R | 19 | 2301996-1 |
RJ45 JACK INT.MAG.10/1001x2 | 10/100 | 1x2 | R/A | Down | No | T&R | 19 | 2301996-2 |
RJ45 JACK INT.MAG.1Gb 1x2 INV | 1G | 1x2 | R/A | Up | No | T&R | 19 | 2301996-3 |
RJ45 JACK INT.MAG.1Gb 1x2 | 1G | 1x2 | R/A | Down | No | T8R | 19 | 2301996-4 |
RJ45 JACK INT.MAG.10/100 LED 1x2 INV. | 10/100 | 1x2 | R/A | Up | Yes | T&R | 19 | 2301996-5 |
RJ45 JACK INT.MAG.10/100 LED 1x2 | 10/100 | 1x2 | R/A | Down | Yes | T&R | 19 | 2301996-6 |
RJ45 JACK INT.MAG.1Gb LED 1x2 INV | 1G | 1x2 | R/A | Up | Yes | T&R | 17 | 2301996-7 |
RJ45 JACK INT.MAG.1Gb LED 1x2 | 1G | 1x2 | R/A | Down | Yes | T&R | 19 | 2301996-8 |
RJ45 JACK INT.MAG.10/1001x1 INV | 10/100 | 1 | R/A | Up | No | Tray | 19 | 5-2301994-1 |
RJ45 JACK INT.MAG.10/100 LED 1x1 INV | 10/100 | 1 | R/A | Up | Yes | Tray | 19 | 5-2301994-2 |
RJ45 JACK INT.MAG.10/1001x1 INV. | 10/100 | 1 | R/A | Up | No | Tray | 30 | 0-2301994-3 |
RJ45 JACK INT.MAG.10/1001x1 | 10/100 | 1 | R/A | Down | No | Tray | 19 | 5-2301994-4 |
RJ45 JACK INT.MAG.1Gb 1x1 INV. | 1G | 1 | R/A | Up | No | Tray | 19 | 5-2301994-5 |
RJ45 JACK INT.MAG.1Gb 1x1 | 1G | 1 | R/A | Down | No | Tray | 19 | 5-2301994-6 |
RJ45 JACK INT.MAG.1Gb 1x1 | 1G | 1 | R/A | Down | No | Tray | 19 | 5-2301994-7 |
RJ45 JACK INT.MAG.10/100 LED 1x1 INV | 10/100 | 1 | R/A | Up | Yes | Tray | 19 | 5-2301994-8 |
RJ45 JACK INT.MAG.10/100 LED 1x1 | 10/100 | 1 | R/A | Down | Yes | Tray | 19 | 5-2301994-9 |
RJ45 JACK INT.MAG.1Gb LED 1x1 | 1G | 1 | R/A | Down | Yes | Tray | 19 | 6-2301994-0 |
RJ45 JACK INT.MAG.1Gb LED 1x1 INV.-low | 1G | 1 | R/A | Up | Yes | Tray | 17 | 6-2301994 |
RJ45 JACK INT.MAG.1Gb LED 1x1 | 1G | 1 | R/A | Down | Yes | Tray | 19 | 6-2 1994- |
RJ45 JACK INT.MAG.10/1001x1 | 10/100 | 1 | R/A | Down | No | Tray | 30 | 6-2301994-9 |
RJ45 JACK INT.MAG.1Gb 1x1 INV. | 1G | 1 | R/A | Up | No | Tray | 30 | 7-2301994-0 |
RJ45 JACK INT.MAG.1Gb 1x1 | 1G | 1 | R/A | Down | No | Tray | 30 | 7-2301994-1 |
RJ45 JACK INT.MAG.1Gb 1x1 | 1G | 1 | R/A | Down | No | Tray | 30 | 7-2301994-2 |
RJ45 JACK INT.MAG.1Gb LED 1x1 | 1G | 1 | R/A | Down | Yes | Tray | 30 | 7-2301994-3 |
RJ45 JACK INT.MAG.1Gb LED 1x1 | 1G | 1 | R/A | Down | Yes | Tray | 30 | 7-2301994-4 |
RJ45 JACK INT.MAG.1Gb 1x1 VERT. | 1G | 1 | Vertical | 一 | No | Tray | 19 | 5-2301995- |
RJ45 JACK INT.MAG.10/1001x1VERT | 10/100 | 1 | Vertical | 一 | No | Tray | 19 | 5-2301995-2 |
RJ45 JACK INT.MAG.10/100 LED 1x1VERT | 10/100 | 1 | Vertical | 一 | Yes | Tray | 19 | 5-2301995-3 |
RJ45 JACK INT.MAG.1Gb LED 1x1 VERT | 1G | 1 | Vertical | 一 | Yes | Tray | 19 | 5-2301995-4 |
RJ45 JACK INT.MAG.10/1001x2 INV | 10/100 | 1x2 | R/A | Up | No | Tray | 19 | 5-2301996- |
RJ45 JACK INT.MAG.10/1001x2 | 10/100 | 1x2 | R/A | Down | No | Tray | 19 | 5-2301996-2 |
RJ45 JACK INT.MAG.1Gb 1x2 INV | 1G | 1x2 | R/A | Up | No | Tray | 19 | 5-2301996-3 |
RJ45 JACK INT.MAG.1Gb 1x2 | 1G | 1x2 | R/A | Down | No | Tray | 19 | 5-2301996-4 |
RJ45 JACK INT.MAG.10/100 LED 1x2 INV | 10/100 | 1x2 | R/A | Up | Yes | Tray | 19 | 5-2301996-5 |
RJ45 JACK INT.MAG.10/100 LED 1x2 | 10/100 | 1x2 | R/A | Down | Yes | Tray | 19 | 5-2301996-6 |
RJ45 JACK INT.MAG.1Gb LED 1x2 INV | 1G | 1x2 | R/A | Up | Yes | Tray | 17 | 5-2301996-7 |
RJ45 JACK INT.MAG.1Gb LED 1x2 | 1G | 1x2 | R/A | Down | Yes | Tray | 19 | 5-2301996-8 |
RJ45 JACK INT.MAG.10/1002x1 | 10/100 | 2x1 | R/A | Down | No | Tray | 19 | 2301997-2 |
RJ45 JACK INT.MAG.1Gb 2x1 | 1G | 2x1 | R/A | Down | No | Tray | 19 | 2301997-4 |
RJ45 JACK INT.MAG.10/100 LED 2x1 | 10/100 | 2x1 | R/A | Down | Yes | Tray | 19 | 2301997-5 |
RJ45 JACK INT.MAG.1Gb LED 2x1 | 1G | 2x1 | R/A | Down | Yes | Tray | 19 | 2301997-7 |
RJ45 JACK INT.MAG.10/100 LED 2x1 | 10/100 | 2x1 | R/A | Down | Yes | Tray | 30 | 2301997-9 |
推薦資訊

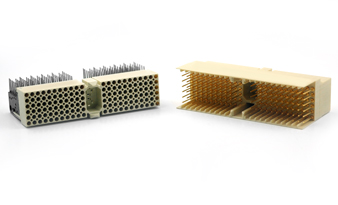

Hypertronics? cPCI 2mm連接器系統基于Hypertac雙曲線彈簧孔接觸技術,該技術以抗沖擊和振動而聞名。Hypertronics cPCI 2mm連接器已通過軍事標準測試,具有強化和緊湊的PCI形式,可在軍用地面系統、軍艦和航空航天等所有關鍵任務應用中發揮最高性能。

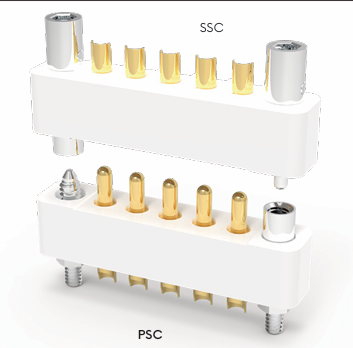

AirBorn PowerAmp 連接器系列是一款高可靠性、高電流額定值的連接器,適用于極端環境,具有優異的振動、沖擊抗性和極端溫度耐受性。其每個接觸點額定電流高達23A,支持多種配置和定制需求,符合多項國際認證和標準,包括UL94V-0阻燃等級和RoHS合規性。該系列連接器采用高質量材料,如玻璃填充PPS絕緣體和銅合金接觸材料,確保卓越的電氣和機械性能,廣泛應用于高要求的電源連接場景。
