CY7C374I-66AC復雜可編程邏輯器件CPLD
發布時間:2024-05-29 09:10:15 瀏覽:732
CY7C374I-66AC是由Cypress半導體公司(現已被Infineon英飛凌收購)制造的一款復雜可編程邏輯器件(CPLD)。它屬于UltraLogic? 128宏單元閃存CPLD系列,具有128個宏單元,分布在八個邏輯塊中,并提供64個I/O引腳。該器件具有以下幾個顯著特點:
- 高速性能:支持高達125 MHz的最大頻率,具有快速的傳播延遲(tPD)、最小設置時間(tS)和最大時鐘到輸出時間(tCO)。
- 可編程性:通過JTAG接口支持在系統內重新編程(ISR),允許電可擦除,便于設計修改和調試。
- 總線保持功能:所有I/O引腳和專用輸入引腳都具備總線保持功能,保證數據完整性。
- PCI兼容性:完全符合PCI標準,適用于PCI總線系統。
- 供電電壓:支持3.3V或5.0V的I/O操作。

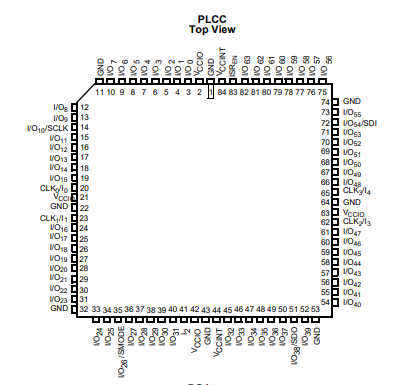

- 封裝選項:提供多種封裝方式,包括84引腳PLCC、84引腳CLCC和100引腳TQFP封裝。
-兼容性:與CY7C373i引腳兼容,便于替換和升級。
此外,CY7C374I還具有專用輸入引腳,包括五個輸入和四個時鐘引腳,以及電可擦除和在系統可編程的特性,這些功能使其適用于多種應用場景,如通信設備、工業控制系統、消費類電子產品等。
7C374i-125 | 7C374i-100 | 7C374i-83 | 7C7374iL-83 | 7C374i-66 | 7C374iL-66 | Unit | |
Maximum Propagation Delayll,tpp | 10 | 12 | 15 | 15 | 20 | 20 | ns |
Minimum Set-up,ts | 5.5 | 6 | 8 | 8 | 10 | 10 | ns |
Maximum Clock to Output,tco | 6.5 | 7 | 8 | 8 | 10 | 10 | ns |
Typical Supply Current,Icc | 125 | 125 | 125 | 75 | 125 | 75 | mA |
