隔離式與非隔離式電源轉換器的選擇與應用

發布時間：2024-06-07 09:39:05 瀏覽：586

　　在電子設備的設計與應用中，電源轉換器扮演著至關重要的角色。它們負責將輸入的電能轉換為設備所需的電壓和電流。電源轉換器主要分為兩大類：隔離式和非隔離式。本文將探討這兩種電源轉換器的區別、優勢以及如何根據應用需求進行選擇。

　　隔離式與非隔離式電源的區別

　　隔離式電源轉換器通過電氣和物理方法將電路分隔為兩個部分，從而實現輸入與輸出之間的隔離。這種隔離通常通過變壓器來實現，確保輸入和輸出之間沒有直接的電流流動。相比之下，非隔離式電源轉換器只有一個電路，電流可以在輸入和輸出之間直接流動。

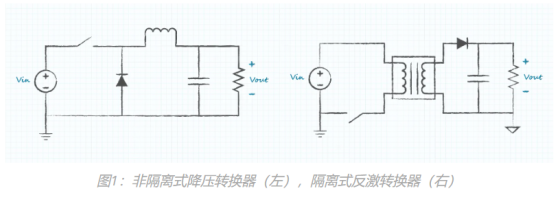

　　隔離式與非隔離式電源的區別

　　隔離基礎知識

　　隔離是指電路的一部分和另一部分之間的物理和電氣分離。在隔離式轉換器中，輸入和輸出各自有獨立的接地，沒有直接的電流路徑。而非隔離式轉換器中，輸入和輸出共用接地，電流可以在它們之間自由流動。

　　隔離式轉換器的工作原理

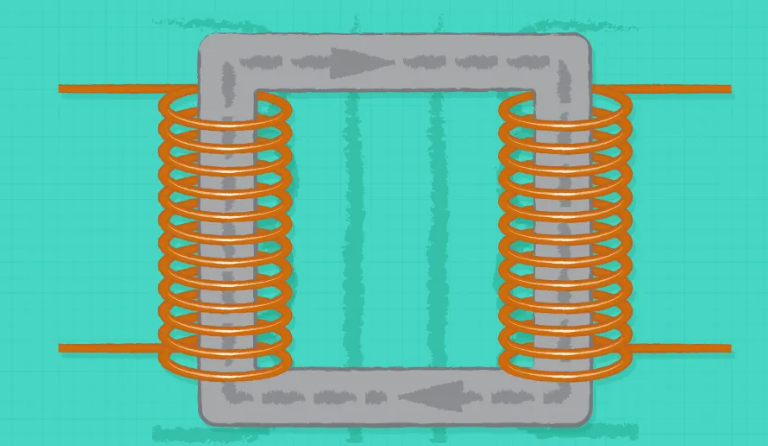

　　隔離式轉換器雖然不允許電流在輸入和輸出之間流動，但仍需將功率和信息從一側傳輸?shù)搅硪粋?cè)。這通常通過變壓器或耦合電感器的電磁場傳輸電力，而信號則可能通過信號變壓器或光學隔離器進行傳輸。

隔離式與非隔離式電源轉換器的選擇與應用

　　隔離的優勢

　　隔離式電源轉換器在多種情況下具有優勢，包括：

　　安全合規：對于可能涉及危險高壓的應用，隔離式電源轉換器可以將輸出與輸入端的危險電壓隔離，確保安全。

　　接地環路斷路：隔離電源的輸入和輸出不共用接地，可以斷開接地環路，減少噪聲敏感型電路中的干擾。

　　浮動輸出和電平轉換：隔離轉換器的浮動輸出特性可以用于電平轉換，允許輸出電壓相對于電路中的其他節點進行調整。

　　如何選擇?

　　選擇隔離式還是非隔離式電源轉換器取決于具體的應用需求。如果應用中存在高壓風險或需要斷開接地環路，隔離式電源轉換器可能是更好的選擇。而對于簡單的電壓轉換需求，非隔離式電源轉換器可能更為經濟高效。

　　總之，隔離式與非隔離式電源轉換器各有其獨特的優勢和應用場景。了解它們的工作原理和特點，可以幫助工程師在設計電子設備時做出明智的選擇，確保電源系統的安全、穩定和高效運行。
