Holt HI-1565和HI-1566低功耗CMOS雙收發器

發布時間:2024-07-29 09:29:45     瀏覽:1236

  Holt HI-1565 和 HI-1566 是專為滿足 MIL-STD-1553/1760 規范而設計的低功耗 CMOS 雙收發器。這些設備在所有工作模式下都展現出卓越的抗靜電放電(ESD)性能,確保了在惡劣環境中的可靠運行。

Holt HI-1565和HI-1566低功耗CMOS雙收發器

  每個通道的發射器部分能夠接收互補的 CMOS/TTL 數字輸入數據,并將其轉換為適合驅動總線隔離變壓器的雙相曼徹斯特編碼的 1553 信號。此外,每個發射器都配備了單獨的抑制控制信號,提供了靈活的控制選項。

  接收器部分則負責將 1553 總線上的雙相數據轉換回互補的 CMOS/TTL 數據,以便輸入曼徹斯特解碼器。每個接收器都有一個使能輸入,可以根據型號(HI-1565 或 HI-1566)強制接收器的輸出到邏輯 0 或邏輯 1。

  為了優化封裝尺寸,發送器輸出在內部連接到接收器輸入,這樣每個通道只需兩個引腳即可連接到耦合變壓器,從而簡化了設計和布線。

  特征

  符合 MIL-STD-1553A & B 和 MIL-STD-1760 規范

  采用 CMOS 技術,實現低待機功耗

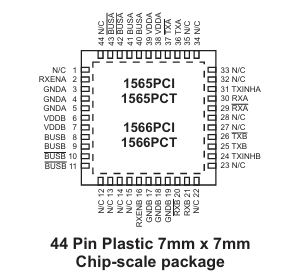

  采用 44 引腳塑料芯片級封裝,集成散熱器,占用空間最小

  最大功耗小于 1.0W

  總線引腳 ESD 保護大于 8KV

  提供 DIP 和小外形 ESOIC 封裝選項

  提供工業和擴展溫度范圍

  行業標準引腳配置

  應用

  MIL-STD-1553 接口

  智能彈藥

  門店管理

  傳感器接口

  儀表

型號:

Part #Package DescriptionTemp RangeFlowMoisture Sensitivity LevelRoHS Compliant
HI-1565CDI20 Pin Ceramic Side-Brazed DIP-40°C to +85°CIN/AYes
HI-1565CDM20 Pin Ceramic Side-Brazed DIP-55°C to +125°CMN/ANo
HI-1565CDT20 Pin Ceramic Side-Brazed DIP-55°C to +125°CTN/AYes
HI-1565PCI44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN)-40°C to +85°CI3-
HI-1565PCIF44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN)-40°C to +85°CI3Yes
HI-1565PCT44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN)-55°C to +125°CT3-
HI-1565PCTF44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN)-55°C to +125°CT3Yes
HI-1565PSI20 Pin Plastic ESOIC - WB-40°C to +85°CI1No
HI-1565PSIF20 Pin Plastic ESOIC - WB-40°C to +85°CI1Yes
HI-1565PSM20 Pin Plastic ESOIC - WB-55°C to +125°CM1No
HI-1565PSMF20 Pin Plastic ESOIC - WB-55°C to +125°CM1Yes
HI-1565PST20 Pin Plastic ESOIC - WB-55°C to +125°CT1No
HI-1565PSTF20 Pin Plastic ESOIC - WB-55°C to +125°CT1Yes
HI-1566CDI20 Pin Ceramic Side-Brazed DIP-40°C to +85°CIN/AYes
HI-1566CDM20 Pin Ceramic Side-Brazed DIP-55°C to +125°CMN/ANo
HI-1566CDT20 Pin Ceramic Side-Brazed DIP-55°C to +125°CTN/AYes
HI-1566PCI44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN)-40°C to +85°CI3-
HI-1566PCIF44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN)-40°C to +85°CI3Yes
HI-1566PCT44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN)-55°C to +125°CT3-
HI-1566PCTF44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN)-55°C to +125°CT3Yes
HI-1566PSI20 Pin Plastic ESOIC - WB-40°C to +85°CI1No
HI-1566PSIF20 Pin Plastic ESOIC - WB-40°C to +85°CI1Yes
HI-1566PSM20 Pin Plastic ESOIC - WB-55°C to +125°CM1No
HI-1566PSMF20 Pin Plastic ESOIC - WB-55°C to +125°CM1Yes
HI-1566PST20 Pin Plastic ESOIC - WB-55°C to +125°CT1No
HI-1566PSTF20 Pin Plastic ESOIC - WB-55°C to +125°CT1Yes
