Ampleon BLM8G0710S-15PBG雙段式2級功率MMIC

發布時間：2024-08-06 09:39:41     瀏覽：865

　　Ampleon BLM8G0710S-15PBG是一款高性能的雙段式2級功率MMIC(Monolithic Microwave Integrated Circuit)，它采用了Ampleon公司最先進的GEN8 LDMOS(Laterally Diffused Metal Oxide Semiconductor)技術。這款器件設計用于在700 MHz至1000 MHz的頻率范圍內工作，非常適合作為通用驅動器或小型蜂窩終端。

Ampleon BLM8G0710S-15PBG雙段式2級功率MMIC

　　特點和優勢：

　　寬帶工作設計：頻率范圍從700 MHz至1000 MHz。

　　高截面間隔離度：允許靈活的組合配置。

　　集成溫度補償偏置：確保在不同溫度下的穩定性能。

　　外部可訪問的偏置：方便用戶進行調整和優化。

　　集成ESD保護：增強器件的耐用性和可靠性。

　　優異的熱穩定性：即使在高溫環境下也能保持性能。

　　高功率增益：提供有效的信號放大。

　　片上匹配：簡化了設計和集成過程。

　　RoHS合規性：符合環保標準，具體信息可參考Ampleon網站。

　　應用：

　　- 射頻功率MMIC，特別適用于700 MHz至1000 MHz頻率范圍內的W-CDMA基站。

　　- 支持多種電路拓?fù)洌p截面或單端、多爾蒂、正交組合和推挽式配置。

　　性能參數：

SymbolParameterConditionsMinTyp/NomMaxUnit
frangefrequency range
700
1000MHz
PL(3dB)nominal output power at 3 dB gain compression

15
W
Test signal: 1-c W-CDMA
Gppower gainVDS = 28 V; f = 957.5 Hz; PL(AV) = 8 W [0]
36
dB
RLininput return lossVDS = 28 V; f = 957.5 Hz [0]
-16
dB
ηDdrain efficiencyVDS = 28 V; f = 957.5 Hz; PL(AV) = 8 W [0]
27
%
ACPR5Madjacent channel power ratio (5 MHz)VDS = 28 V; f = 957.5 Hz; PL(AV) = 8 W [0]
-41
dB

相關推薦：

0.4-1.0GHz UHF功率晶體管Ampleon

1.4-2.2GHz L/S波段射頻功率晶體管Ampleon

2.3-2.7GHz S波段射頻功率晶體管Ampleon

3.3-5.0GHz S/C波段射頻功率晶體管Ampleon

立維創展專業代理Ampleon產品，擁有價格優勢，歡迎咨詢。

推薦資訊

  • Bliley LP系列超低功耗恒溫晶振OCXO
    Bliley LP系列超低功耗恒溫晶振OCXO 2025-06-30 08:58:29

    Bliley LP系列（LP-L Low Power OCXO）是一款突破性的超低功耗恒溫晶振，采用14引腳DIP封裝，適配5G小基站、導彈制導、便攜醫療設備等高要求場景。

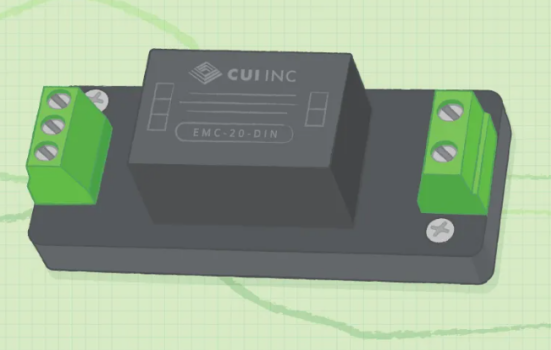

  • 如何選擇EMI電源濾波器？
