XCL202B081ER-G降壓DC-DC電源模塊Torex

發布時間：2024-08-09 09:18:41     瀏覽：794

XCL202B081ER-G降壓DC-DC電源模塊Torex

　　XCL202B081ER-G是Torex特瑞仕公司生產的一款超小型降壓DC-DC電源模塊，屬于CL202系列。該模塊具有以下特點和規格：

　　1. 尺寸和結構：

　　尺寸為2.5mm x 2.0mm，高度為1.0mm，非常緊湊。

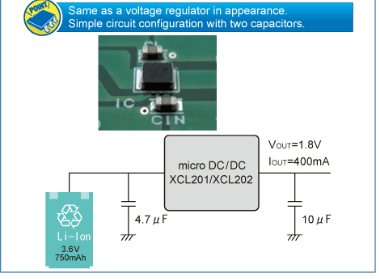

　　集成了線圈和控制IC，只需外部增加兩個陶瓷電容即可構成完整的電源系統。

　　2. 工作電壓和輸出電壓：

　　工作電壓范圍為2.0V至6.0V。

　　輸出電壓可在0.8V至4.0V之間以0.05V的間隔進行設定，精度為±2.0%。

　　3. 性能特點：

　　最大負載電流為400mA。

　　控制IC工作于1.2MHz的開關頻率，采用同步整流方式，內置0.42Ω Pch驅動晶體管和0.52Ω Nch開關晶體管。

　　從輕負載到高負載的整個負載范圍內，實現高速響應、低紋波和高效率。

　　待機時，整個電路停止工作，消耗電流低于1.0μA。

　　內置UVLO(Under Voltage Lock Out)功能，當輸入電壓低于1.4V時，強制停止內部驅動晶體管工作。

　　4. 啟動和放電功能：

　　具有高速軟啟動功能，啟動時間為0.25ms(典型值)。

　　利用CL的放電功能，在待機時接通LX-VSS之間的內部開關，通過內部阻抗使負載電容CL的電荷放電，從而使輸出電壓快速返回VSS電平。

　　5. 效率和保護：

　　高轉換效率，例如在VOUT=1.8V時為92%，在VIN=4.2V且VOUT=3.3V時也為92%。

　　內置保護電路，包括限定電流功能(定電流+閂鎖)。

　　6. 工作模式和控制：

　　工作模式為PWM/PFM自動切換控制。

　　具有CE(Chip Enable)功能，支持高速帶軟啟動和CL自動放電。

　　相關型號：

XCL202B081ER-GXCL202B2A1ER-GXCL202B1F1ER-G
XCL202B091ER-GXCL202B2B1ER-GXCL202B1H1ER-G
XCL202B0L1ER-GXCL202B2C1ER-GXCL202B1K1ER-G
XCL202B0M1ER-GXCL202B2D1ER-GXCL202B1L1ER-G
XCL202B101ER-GXCL202B2E1ER-GXCL202B1M1ER-G
XCL202B111ER-GXCL202B2F1ER-GXCL202B201ER-G
XCL202B121ER-GXCL202B2H1ER-GXCL202B211ER-G
XCL202B131ER-GXCL202B2K1ER-GXCL202B221ER-G
XCL202B141ER-GXCL202B2L1ER-GXCL202B231ER-G
XCL202B151ER-GXCL202B2M1ER-GXCL202B241ER-G
XCL202B161ER-GXCL202B301ER-GXCL202B251ER-G
XCL202B171ER-GXCL202B311ER-GXCL202B261ER-G
XCL202B181ER-GXCL202B321ER-GXCL202B271ER-G
XCL202B191ER-GXCL202B331ER-GXCL202B281ER-G
XCL202B1A1ER-GXCL202B341ER-GXCL202B291ER-G
XCL202B1B1ER-GXCL202B351ER-GXCL202B391ER-G
XCL202B1C1ER-GXCL202B361ER-GXCL202B3A1ER-G
XCL202B1D1ER-GXCL202B371ER-GXCL202B3B1ER-G
XCL202B1E1ER-GXCL202B381ER-GXCL202B3C1ER-G
XCL202B3D1ER-GXCL202B3F1ER-GXCL202B3K1ER-G
XCL202B3E1ER-GXCL202B3H1ER-GXCL202B3L1ER-G
XCL202B3M1ER-GXCL202B401ER-G
