KU PA BB 005090-6 A UHF LDMOS線性功率放大器Kuhne

發布時間:2024-10-14 09:31:02     瀏覽:790

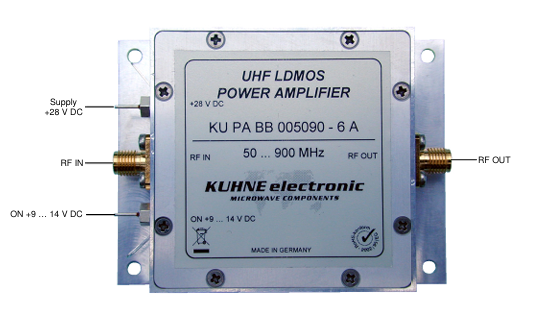

KU PA BB 005090-6 A UHF LDMOS線性功率放大器Kuhne

  KU PA BB 005090-6 A是Kuhne電子公司推出的一款UHF LDMOS線性功率放大器,具備以下特點和規格:

  產品特性:

  LDMOS技術:采用LDMOS技術,提供高效的射頻功率放大。

  反極性保護:設計中包含反極性保護,防止因電源接反造成的設備損壞。

  鋁制外殼:銑削鋁材制成的外殼,具有良好的散熱性能。

  小尺寸設計:機械尺寸小巧,便于集成和安裝。

  規格參數:

  頻率范圍:覆蓋50 MHz至900 MHz,適用于多種無線通信應用。

  輸入功率:最大接受輸入功率為15 dBm。

  輸出功率:

  - 在50 MHz至500 MHz范圍內,典型輸出功率為39 dBm,最小38.4 dBm(連續波),典型功率輸出為8 W,最小7 W(連續波)。

  - 在500 MHz至900 MHz范圍內,典型輸出功率為37.8 dBm,最小37 dBm(連續波),典型功率輸出為6 W,最小5 W(連續波)。

  增益:小信號增益至少為30 dB。

  增益平坦度:典型值為±2.5 dB。

  諧波抑制:至少20 dB。

  互調失真:在37 dBm PEP時,典型值為25 dBc,最小為23 dBc。

  效率:在37 dBm(連續波)時,效率至少為20%。

  輸入回波損耗:至少12 dB。

  供電電壓:需要+28 V DC。

  開啟電壓:+9 ... 14 V DC。

  靜態電流:450 mA。

  最大電流消耗:1 A。

  負載VSWR:1.8:1。

  工作溫度范圍:從-20°C至+55°C。

  輸入/輸出連接器:SMA母頭,50歐姆。

  尺寸:79 x 59 x 20 mm。

  重量:典型值為135 g。

  應用領域:

  - 適用于模擬傳輸系統、測量和實驗室設備、驅動放大器等場合。
