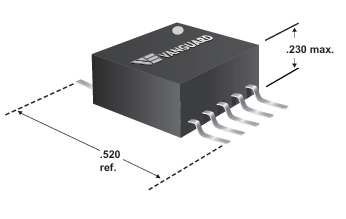

SM1553系列數據總線脈沖變壓器VANGUARD ELECTRONICS
發布時間:2024-10-23 09:36:18 瀏覽:459
Vanguard Electronics的SM1553系列數據總線脈沖變壓器是專為高可靠性應用設計的,如軍事和航空領域的數據總線系統。這些變壓器以其卓越的性能和耐用性,滿足了嚴苛的MIL-STD-1553規格要求。以下是SM1553系列的主要特點和規格:
主要特點:
緊湊型設計:低輪廓設計,適合自動貼裝,便于集成到緊湊的空間中。
符合MIL-STD-1553規格:確保了與現有軍事標準的兼容性。
低熱膨脹材料:采用傳遞模塑封裝,減少了由于溫度變化引起的性能變化。
耐用的端子處理:錫鉛涂層提供了良好的焊接性能和耐腐蝕性。
焊接內部連接:增強了產品的機械強度和電氣穩定性。
環境適應性:耐濕、耐震和耐浸水,適用于各種惡劣環境。
電氣規格:
寬工作溫度范圍:從-55°C至+125°C,保證了在極端溫度下的正常工作。
寬存儲溫度范圍:從-60°C至+130°C,適用于長期存儲。
高絕緣電阻:最小10M歐姆,確保了良好的電氣隔離。
高耐電壓:1500V AC,持續1分鐘,提供了強大的電氣保護。
抗焊熱能力:能夠承受高達265°C的焊熱,持續10秒。
型號和規格:
Vanguard P/N | Primary | Secondary | Turns Ratio | DrQop max (%) | CMR |
SM1553-027 | 1-3 1-3 | 4-8 5-7 | 1:1 1:0.707 | 20 | 50 |
SM1553-028 | 1-3 1-3 | 4-8 5-7 | 1.4:1 2:1 | 20 | 50 |
SM1553-029 | 1-3 1-3 | 4-8 5-7 | 1.25:1 1.66:1 | 20 | 50 |
SM1553-030 | 1-3 1-3 | 4-8 5-7 | 2.3:1 3.2:1 | 20 | 50 |

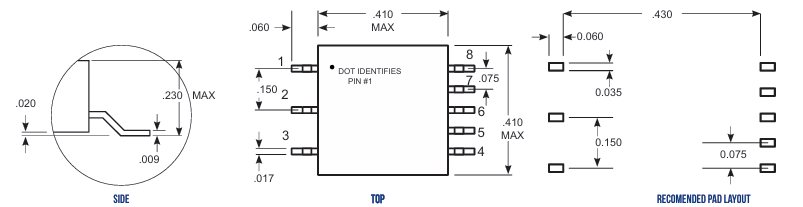

尺寸圖:
更多Vanguard Electronics相關產品請?jiān)L問立維創展官網。
推薦資訊

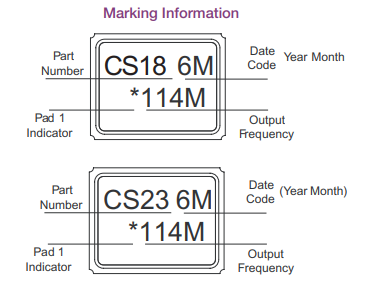

Connor-Winfield生產CS-018和CS-023兩款頻率為114.285 MHz的3.2x2.5mm表面貼裝AT切割三次泛音晶體振蕩器。特性包括±20ppm的頻率校準精度,-40℃至85℃的工作溫度范圍,RoHS標準無鉛封裝,電氣規格如頻率穩定性隨溫度變化、電容為2.5pF、驅動電平為500μA @ 100 Vdc,儲存溫度范圍為-55℃至125℃。
