Glenair直插式插座連接器CB07D1L0,CB10K1NL0N0
發布時間:2024-11-01 10:20:27 瀏覽:479
Glenair直插式插座連接器為“內嵌連接器”,屬于CB系列“PogoPin”連接器,專為懸掛式電纜設計。其接觸件支持20 AWG電線,采用不可拆焊接杯觸點,電鍍硬金,具有耐腐蝕的特性。連接器外殼由不銹鋼制成,黑鉻拋光,正面使用硅膠面密封,開放面壓力額定為0.4 bar,耐用性達5000次循環。帶護罩的連接器更易于配對,并為連接后的接頭提供額外的保護。
型號參數:
7針直插式連接器
Body Style | No.of Contacts | Polarizing Position 1 (White) | Polarizing Position 2 (Yellow) | Polarizing Position 3 (Green) | Polarizing Position 4 (Pink) |
Fig.1 | 7 | CB07D1L0 | CB07D2L0 | CB07D3L0 | CB07D4L0 |
Fig.2 | 7 | CBO7DF1L0 | CBO7DF2L0 | CBO7DF3L0 | CBO7DF4L0 |
Fig.3 | 7 | CBO7KG1NL0N0 | CBO7KG2NL0N0 | CBO7KG3NL0N0 | CBO7KG4NL0N0 |
Fig.4 | 7 | CBO7K1NL0N0 | CBO7K2NL0N0 | CBO7K3NL0N0 | CBO7K4NL0N0 |
10針直插式連接器
Body Style | No. of Pins | Polarizing Position 1 (White) | Polarizing Position 2 (Blue) | Polarizing Position 3 (Violet) | Polarizing Position 4 (Chrome Yellow) | Polarizing Position 5 (Dark Red) |
Fig.A | 10 | CB10D1L0* | CB10D2L0 | CB10D3L0 | CB10D4L0 | CB10D5L0 |
Fig.2 | 10 | CB10DF1L0 | CB10DF2L0 | CB10DF3L0 | CB10DF4L0 | CB10DF5L0 |
Fig.3 | 10 | CB10KG1NL0N0 | CB10KG2NL0N0 | CB10KG3NL0N0 | CB10KG4NL0N0 | CB10KG5NL0N0 |
Fig.4 | 10 | CB10K1NL0N0 | CB10K2NL0N0 | CB10K3NL0N0 | CB10K4NL0N0 | CB10K5NL0N0 |
產品風格:
1. 無護罩內嵌連接器:設計帶有卷紋,適用于Glenair 809-060熱縮套管(需單獨訂購),最大重量16克。
2. 帶護罩內嵌連接器:采用不銹鋼護罩,為配對連接器提供額外支撐和保護。適用于Glenair 809-060熱縮套管(需單獨訂購),最大重量14克。

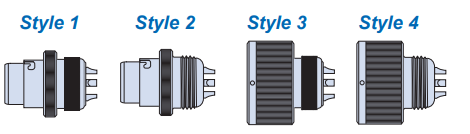

可選樣式:
樣式1:帶卷紋設計,適用于Glenair 809-060熱縮套管,重量上限16克。
樣式2:帶M14×1配件螺紋,可配適配器使用,最大重量16克。
樣式3:帶護罩,帶卷紋設計,適用于Glenair 809-060熱縮套管,重量上限14克。
樣式4:帶護罩,帶M14×1配件螺紋,可配適配器使用,最大重量14克。
這些設計提供了不同的應用選擇,適用于多種連接需求。
