LA9310S7S11AA可編程基帶處理器NXP恩智浦

發布時間：2024-11-12 10:59:07     瀏覽：267

　　Layerscape Access LA9310是一款集成ADC/DAC的數字信號處理器，專為5G基礎設施、數字前端(DFE)和網絡邊緣定制通信系統的物理層設計。它以低成本、低功耗和強大的可編程信號處理能力，成為替代昂貴FPGA的理想選擇，尤其適用于網絡監聽、小型無線電單元和中繼器等場景。

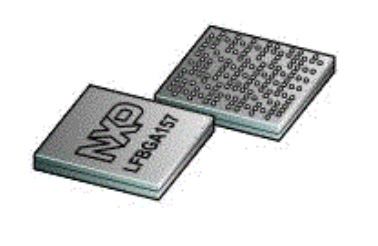

LA9310S7S11AA可編程基帶處理器NXP恩智浦

　　主要特點包括：

　　ADC/DAC接口：支持零中頻(zero-IF)I/Q接口，適合sub-6GHz和有限帶寬毫米波應用。

　　VSPA DSP：NXP的VSPA DSP實現數字域中的樣本級基帶處理，增強軟件定義無線電的靈活性。

　　核心配置：包含一個VSAP第二代16AU DSP，運行頻率高達614MHz(約80 GFLOP)和一個高達307MHz的M4 32b Arm內核。

　　連接和I/O：1個PCIe Gen3通道，5個{I+Q} ADC，每個采樣率高達153Msps，以及1個{I+Q} DAC，采樣率同樣高達153Msps。

　　前向糾錯：加速專有通信協議的前向糾錯。

　　數據移動：內置DMA，用于內部和主機端數據移動。

　　低速I/O和RFIC控制：包括具有4個片選功能的通用單通道SPI，輕量級LVDS通信協議，I2C控制器，串口和JTAG。

　　封裝：8mm x 8mm小型封裝。

　　功耗：在105C時最大總功率為1.5W。

　　零件編號：LA9310S7S11AA和LA9310X7S11AA。

　　LA9310以其高性能和靈活性，為5G和定制通信系統提供了一個高效能的解決方案。NXP恩智浦是全球領先的半導體公司，擁有包括MCU微控制器在內的全面產品線,專廣泛應用于汽車、工業與物聯網等領域，立維創展優勢代理分銷NXP的MCU產品，歡迎了解。
