L1807:Focus Microwaves高性能0.7-18GHz諧波調諧器
發布時間:2025-01-10 08:34:30 瀏覽:1204
L1807這款調諧器采用了 Focus Microwaves的專利技術 M(Multi-purpose tuners),使用兩個寬頻帶探頭,允許同時獨立控制兩個諧波頻率的反射系數的幅度和相位。這項技術廣泛應用于高級應用,如高功率/效率射頻放大器設計。通過在源和負載處以高于40dB的精度控制諧波阻抗,用戶可以生成更穩健的晶體管行為模型,并更好地了解其設備在所有操作類別中的表現。M技術還可以用于在基波和諧波頻率(2Fo 或 3Fo)預先匹配阻抗,非常適合混合有源系統,顯著降低驅動高功率設備負載所需的功率。

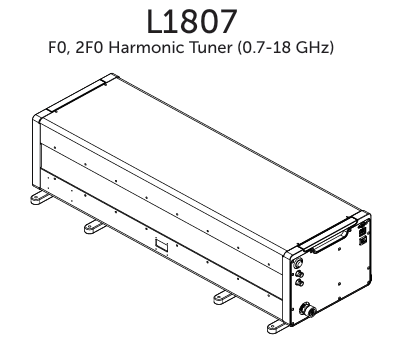

型號: L1807
頻率范圍: 0.7 - 18GHz
連接器類型: N型,APC-7
高電壓駐波比: 63:1
諧波調優駐波比: 10:1-100:1
最大功率 (CW): 427W
重復性 (最小,dB/典型,dB): -40/-50
重量: 57lbs
尺寸: 29.081*27.400

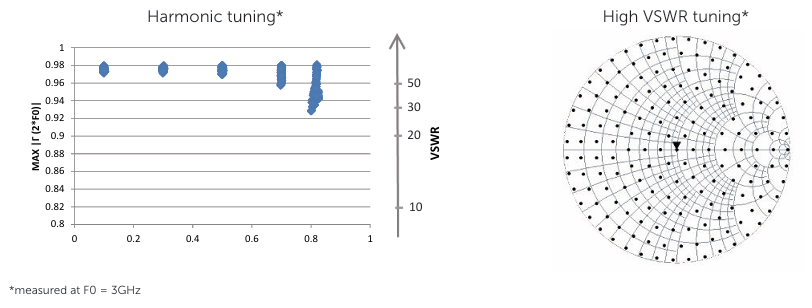

性能圖表
更多Focus Microwaves 相關產品信息可咨詢立維創展。
推薦資訊
Marvell??Alaska?M88E2010/88E2040L是個滿足IEEE802.3bz標準化的1接口(88E2010)或4接口(88E2040L)物理層(PHY)設備系列。

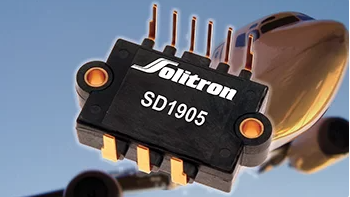

Solitron 開發了 SD11900 系列,這是一款 1200V、50A 電源模塊平臺,具有獨特的穩健、簡單且具有成本效益的模塊格式,可最大限度地發揮 SiC 的優勢。37mm x 25mm 的外形尺寸和重量僅為標準 62mm 模塊的一小部分。SD11900 系列通過引腳配置實現簡單的電源總線,最大限度地提高了功率密度,同時最大限度地降低了環路電感。
