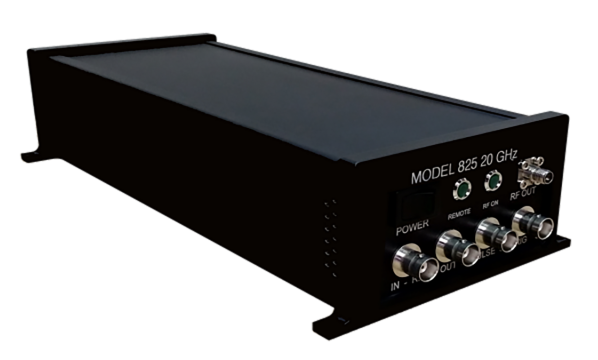

Berkeley Nucleonics Model 825:超低相位噪聲射頻信號源
發布時間:2025-02-20 09:04:34 瀏覽:1003
Model 825 是一款高性能的超低相位噪聲射頻信號源合成器,由 Berkeley Nucleonics Corporation 生產。以下是其主要特點和功能:
主要特點
頻率范圍:8 kHz 至 20 GHz。
快速切換:標準切換速度為 200 微秒,可選配的快速切換(FS)選項可將切換速度降至 5 微秒。
低相位噪聲:在 1 GHz 連續波信號下,1 kHz 偏移時相位噪聲為 -120 dBc/Hz,20 kHz 偏移時為 -130 dBc/Hz,10 MHz 偏移時為 -155 dBc/Hz。
調制功能:支持脈沖調制、啁啾調制。
高精度和穩定性:內部采用 OCXO(溫度補償石英振蕩器),提供高精度和穩定性。
多通道配置:單通道版本可配備觸摸屏顯示器或 1U 19 英寸機架式版本,多通道版本(2、3 或 4 通道)則封裝在 19 英寸 1U 機架式機箱中。
遠程控制:支持 SCPI v1999 標準,可通過以太網、USB 和可選的 GPIB 接口進行遠程控制。
輸出功率:0 至 +18 dBm。
應用場景
Model 825 適用于多種應用場景,包括:
自動化測試環境(ATE)。
變頻器的本振(LO)。
電信和衛星通信。
研發量子計算機。
技術規格
分辨率:頻率分辨率為 0.01 Hz。
精度:100 ppb。
輸出功率范圍:0 dBm 至 +18 dBm,可設置范圍為 -10 dBm 至 +23 dBm。
諧波和雜散性能:在不同頻率段內,諧波和雜散性能表現優異。
尺寸和重量:1U 機架式版本尺寸為 16.85 英寸 x 18.27 英寸 x 1.73 英寸(428 x 464 x 44 毫米),重量為 22 磅(約 10 公斤)。
優勢
快速控制端口(FCP):能夠?qū)崿F(xiàn)非常快速的頻率和幅度切換。
高相位相干性:多通道版本中,所有通道都鎖定在單個參考源上,確保了通道間的高相位相干性。
Model 825 是一款適用于實驗室和生產設施中需要高性能儀器的理想選擇。
Berkeley Nucleonics Corporation(BNC)自1963年成立以來,專注于設計和制造高性能射頻和微波產品,提供脈沖發生器、延遲發生器、任意波形發生器和數字延遲脈沖發生器等在內的多種高精度電子儀器,廣泛應用于實驗室測試、科學研究、雷達和通信系統等領域。立維創展代理分銷BNC產品,歡迎咨詢。
