RFCI RFSL2859D插入式法蘭安裝環形隔離器3.3-3.8GHz

發布時間：2025-04-24 09:01:33     瀏覽：62

　　RFSL2859D 是RFCI插入式法蘭安裝環形隔離器(CW Isolator)，主要用于射頻和微波通信系統中，以保護設備免受反射信號的影響。

RFCI RFSL2859D插入式法蘭安裝環形隔離器3.3-3.8GHz

　　電氣規格

　　頻率范圍：3300MHz 至 3800MHz

　　插入損耗(In-Out dB)：典型值 < 0.25 dB，最大值 0.35 dB

　　隔離度(Out-In dB)：最小值 20 dB，典型值 > 23 dB

　　所有端口的回波損耗(dB)：最小值 20 dB，典型值 > 23 dB

　　FWD IMD(2T)：在5MHz間隔下的三階互調失真，典型值 W per T

　　端口間距(dBc)：典型值 > 23 dBc

　　功率和溫度等級

　　最大正向功率(Forward PWR Peak/CW)：1000/100W

　　最大反向功率(Reverse PWR Peak/CW)：1000/20W

　　終端額定值：20W

　　工作溫度范圍：-40至+85°C

　　存儲溫度范圍：-40至+95°C

　　引腳尺寸：1.00(.040)英寸 x 3.0(.121)英寸 x .20(.008)英寸

　　最大隔離器法蘭：+85°C

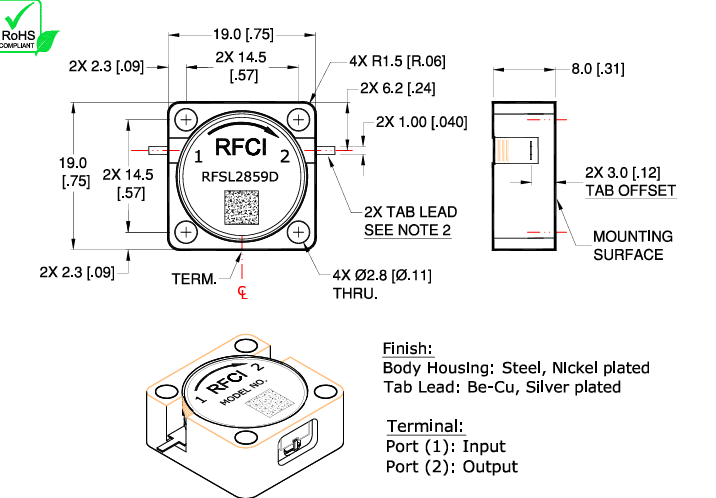

　　產品外觀和尺寸

　　尺寸：19.0mm x 19.0mm x 8.0mm

　　安裝孔：4個直徑為2.8mm的通孔

　　引腳：2個引腳，標記為1(RF輸入)和2(RF輸出)

　　材料：

　　外殼：鋼制，鍍鎳

　　引腳：鈹銅，鍍銀

RFCI是一家專業生產射頻(RF)環行器和隔離器的公司，產品覆蓋了從50 MHz到20 GHz的頻率范圍，廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品，歡迎咨詢了解。
