DATEL EB48S24-5,EB24S15-10 DC-DC轉換器
發布時間:2025-04-29 09:05:05 瀏覽:405

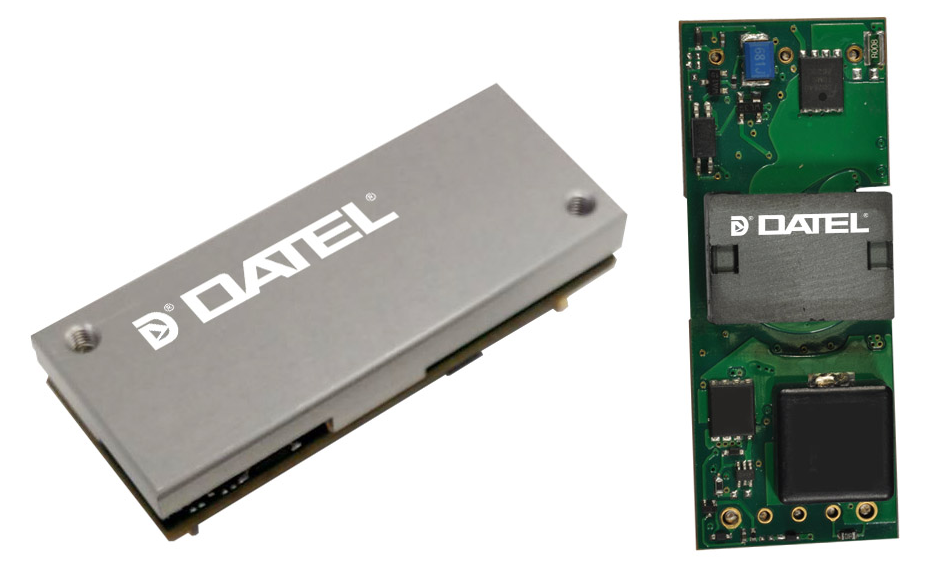

DATEL EB系列DC - DC轉換器是一種開放式框架的八分之一磚型DC - DC轉換器,符合行業標準規格,輸出功率高達 200 W。該系列具有高效率和 1500 V 直流隔離的特點。此 EB 系列提供 18 至 36 或 36 至 75 V直流電的 2:1 寬輸入電壓范圍,并提供精確的穩壓輸出。該 EB 系列的高效率允許在 – 40°C 至 +123°C 的寬環境溫度范圍內工作,降額最小。適用于多種電子設備和系統。
產品特點
輸入電壓范圍:18-36V或36-75V。
輸出電壓:1.2V、3.3V、5V、12V、15V、24V、50V等,電流最高30A。
效率:最高93%。
工作溫度范圍:-40°C至+123°C。
保護功能:過熱、過流、過壓、欠壓鎖定等。
其他特性:遠程開/關、遠程感應、輸出電壓調整。
電氣特性
輸入:欠壓鎖定、最大輸入電流、低紋波。
輸出:高精度電壓、低紋波、過流保護。
應用場景
分布式電源架構。
儀器儀表。
數據和無線通信。
服務器。
“總線”轉換器應用
型號及參數
MODEL NUMBER | INPUT VOLTAGE | QUTPUT VOLTAGE | OUTPUT CURRENT MAX | EFFICIENCY% | LOAD REGULATION | OPTIONS |
EB24S12-14 | 18-36 VDC | 12 VDC | 14 A | 92 | ±0.1 % | B,S,N,P |
EB24S15-10 | 18-36 VDC | 15 VDC | 10A | 92 | ±0.1 % | B.S,N,P |
EB24S24-4 | 18-36 VDC | 24 VDC | 4A | 92 | ±0.1% | B.S,N,P |
EB48S1.2-30 | 36-75 VDC | 1.2 VDC | 30 A | 83 | ±0.4% | B,S,N,P |
EB48S3.3-30 | 36-75 VDC | 3.3 VDC | 30A | 90 | ±0.4% | B.S.N,P |
EB48S5-10 | 36-75 VDC | 5 VDC | 10A | 89 | ±0.1% | B,S,N,P |
EB48S5-30 | 36-75 VDC | 5 VDC | 30 A | 91 | ±0.1 % | B.S.N,P |
EB48S12-14 | 36-75 VDC | 12 VDC | 14 A | 92 | ±0.1% | B,S,N,P |
EB48S12-8 | 36-75 VDC | 12 VDC | 8A | 92 | ±0.1 % | B.S.N,P |
EB48S15-10 | 36-75 VDC | 15 VDC | 10A | 92 | ±0.1% | B,S.N,P |
EB48S24-5 | 36-75 VDC | 24 VDC | 4A | 93 | ±0.1 % | B.S,N,P |
EB48S50-1.2 | 36-75 VDC | 50 VDC | 1.2A | 89 | ±0.1% | B.S,N,P |
深圳市立維創展科技有限公司,優勢提供DATEL產品渠道,歡迎咨詢。
推薦資訊

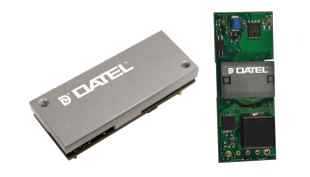

DATEL公司的EB系列第八磚(Eighth-Brick)DC-DC轉換器具有4:1寬輸入電壓范圍(9-36V或18-72V),最大輸出功率120W,適用于分布式電源、通信設備及工業應用。其特點包括DQSA標準封裝、-40°C至+85°C工作溫度、±10%輸出電壓調節、過壓/過流保護及遠程開關功能,并集成LC濾波器。符合ROHS、UL94 V-0防火及EN55022/EN55024電磁兼容標準,通過UL/cUL/CSA 60950-1等認證,支持基板漂移(可選12.7mm)和2倍輸入瞬態耐受,滿足REACH法規及服務器、儀器儀表等場景需求。

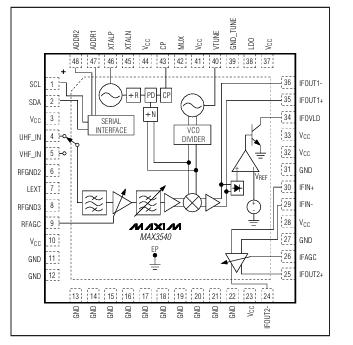

MAX3540ULM是專為模擬和數字電視調諧設計的單轉換電視調諧器,在+3.3V電源下功耗760mW,能將NTSC或ATSC信號(54MHz - 860MHz)轉換為44MHz中頻信號;適用于電視機、模擬/數字地面接收器等多種設備;其電氣特性包括工作頻率范圍、輸出頻率、增益、噪聲系數等多項參數,工作溫度范圍0°C至+85°C,結溫+150°C,存儲溫度范圍 -65°C至+165°C。
