Q-TECH QTCT2303S1T-10MHz微型SMD溫度補償晶體振蕩器(TCXO)
發布時間:2025-05-13 09:05:46 瀏覽:243

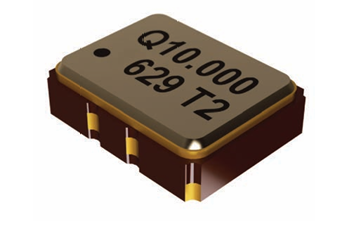

Q-TECH公司的QTCT230系列是一款2.5 x 3.2mm微型表面貼裝溫度補償晶體振蕩器(TCXO),工作電壓為2.8到3.3Vdc,頻率范圍從10.000000MHz到45.000000MHz。采用低輪廓陶瓷封裝,帶有金鍍接觸墊,尺寸小巧,適合緊湊型設計。適用于多種現代低電壓應用,如儀器儀表、導航、航空電子、以太網/同步以太網、基站、全球定位系統(GPS)、便攜式電臺和FEMTO單元等。
特性
頻率范圍:10.000000MHz至45.000000MHz。
輸出邏輯:Clipped Sine。
工作電壓:2.8V、3.0V、3.3Vdc。
工作溫度:-40oC至+85oC。
工作電流:根據頻率范圍,最大工作電流分別為1.5mA(<20MHz)、2.0mA(20MHz至<32MHz)、2.5mA(32MHz至≤45MHz)。
控制電壓范圍:0.5V至2.5V,用于達到調諧范圍。
控制電壓阻抗:最小500kΩ。
相位噪聲:在19.2MHz下,不同頻率偏移下的典型值分別為10Hz處-91dBc/Hz、100Hz處-116dBc/Hz、1kHz處-137dBc/Hz、10kHz處-149dBc/Hz、100kHz處-150dBc/Hz。
頻率容差:在25oC時為±2.0ppm。
電源穩定性:±5%時,頻率變化為±0.2ppm。
負載穩定性:負載變化±10%時,頻率變化為±0.2ppm。
老化:第一年±1.0ppm。
封裝尺寸:A=2.80±0.1mm,B=3.50±0.1mm,C=1.50±0.1mm。

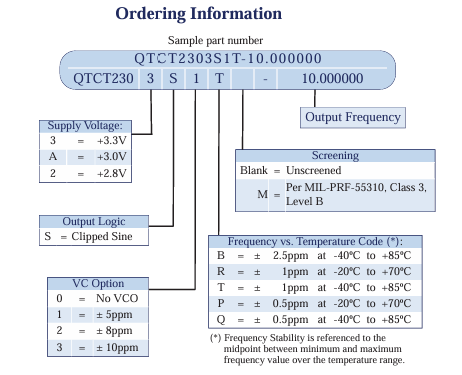

訂購指南
深圳市立維創展科技有限公司授權代理銷售Q-TECH產品,備件現貨,歡迎與業界同行合作。
