Gamma/APD/SDS高壓電源模塊對比及選型

發布時間:2025-05-14 09:32:32     瀏覽:348

  一、高壓電源模塊概述

  高壓電源模塊是電子系統中將低壓輸入轉換為高壓輸出的關鍵組件,廣泛應用于醫療電子、工業控制、科研儀器等領域。選型時需綜合考慮電壓范圍、功率需求、尺寸限制、環境適應性等關鍵參數。

Gamma/APD/SDS高壓電源模塊對比及選型

  二、主流品牌產品特性對比


GammaAPDSDS
電壓:100V-500kV電壓:至20kV電壓:100V-25kV
功率:1W-6kW功率:0.5W-200W功率:100mW-100W
應用:醫療CT/X光機應用:高溫工廠應用:便攜設備


  1. Gamma High Voltage

  核心優勢:緊湊設計、高精度輸出、卓越穩定性

  技術參數:

  電壓范圍:100V-500kV(業內最寬)

  功率范圍:1W-6kW(大功率應用首選)

  典型應用:

  醫療電子設備(如X射線發生器)

  光電倍增管供電系統

  離子化室和蓋革計數管

  選型建議:適合對電壓精度和長期穩定性要求極高的應用場景

  2. American Power Design (APD)

  核心優勢:卓越的隔離電壓性能、寬溫工作能力

  技術參數:

  輸出電壓:最高20kV

  功率范圍:0.5W-200W

  工作溫度:-40℃至+85℃(工業級)

  型號選擇:

  APD100系列:基礎型,0.5-10W

  APD200系列:增強隔離型,10-50W

  APD300系列:高溫型,50-200W

  選型建議:適用于惡劣環境或需要高隔離電壓的工業應用

  3. SDS High Voltage

  核心優勢:超緊湊設計、低紋波、高效率

  技術參數:

  電壓范圍:100V-25kV

  功率范圍:100mW-100W

  紋波系數:<0.1%(典型值)

  效率:>85%(全負載范圍)

  應用場合:

  便攜式醫療設備

  高精度工業控制系統

  空間受限的高壓應用

  選型建議:對尺寸和能效有嚴格要求的應用首選

  三、選型關鍵因素分析

  電壓需求

  超高壓應用(>50kV):Gamma 500kV系列

  中高壓應用(1-50kV):根據功率選擇APD或SDS

  精密低壓應用(<1kV):SDS超低紋波系列

  功率需求

  微功率(<1W):SDS 100mW模塊

  中小功率(1-200W):APD全系列

  大功率(>200W):Gamma千瓦級模塊

  環境適應性

  寬溫需求:APD300高溫系列

  高濕環境:Gamma IP67防護型號

  震動場合:SDS抗震動設計款

  尺寸限制

  超緊湊:SDS Nano系列(15×15×8mm)

  標準尺寸:APD標準封裝

  大功率模塊:Gamma機架式安裝

  四、典型應用選型推薦

  醫療CT設備

  推薦品牌:Gamma

  型號示例:Gamma GHS-150kV/3kW

  理由:滿足150kV高壓需求,提供穩定的X射線管供電

  工業無損檢測

  推薦品牌:APD

  型號示例:APD250-20kV/50W

  理由:良好的溫度適應性和隔離特性

  便攜式分析儀器

  推薦品牌:SDS

  型號示例:SDS-N1 5kV/2W

  理由:超小尺寸(20×20×10mm),低功耗


推薦資訊

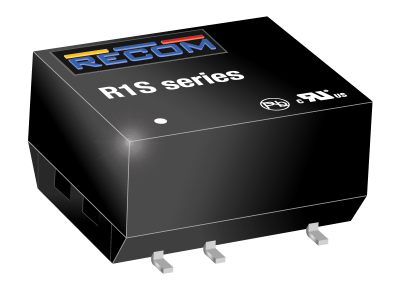

  • RECOM R1S-3.33.3/H-R DC/DC轉換器
    RECOM R1S-3.33.3/H-R DC/DC轉換器 2025-05-22 08:41:26

    RECOM R1S系列是一款1W單輸出SMD型DC/DC轉換器,適用于通用及工業低功耗隔離和電壓匹配場景。其輸入電壓覆蓋3.3V-24V,輸出電壓可選3.3V-24V(輸出電流303mA至42mA),效率高達84%,提供1kVDC/1s或3kVDC/1s隔離電壓選項,具備±2%輸出精度,封裝含5/8/12引腳SMD(尺寸12.75×10.7mm至15.24×10.7mm),工作溫度范圍-40°C至+100°C,重量?jī)H1.0g-1.2g。

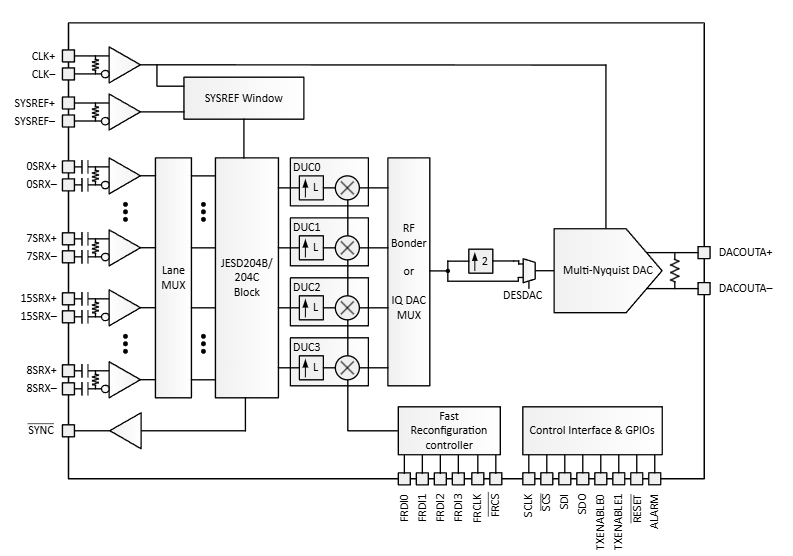

  • DAC39RF10-SP數模轉換器(DAC)TI
