Ampleon BLP35M805 LDMOS功率晶體管HF-3500MHz
發布時間:2025-06-09 09:03:39 瀏覽:843
Ampleon BLP35M805是一款5W的LDMOS功率晶體管,主要用于廣播、ISM(工業、科學和醫學)以及航空航天與國防(A&D)應用,其工作頻率范圍為高頻(HF)至3500MHz。
產品概述
用途:適用于高頻至3500MHz的廣播、ISM和A&D應用。
封裝:采用高性能熱增強型塑料封裝,具體為HVSON16封裝,無引腳,尺寸為4×6×0.85mm,16個端子。
設計特點:專為高功率連續波(CW)應用設計。
特性與優勢
高效率:在2450MHz時,效率可達50%。
高功率增益:在2140MHz時,功率增益可達17-18dB。
出色的耐用性:能夠在VSWR=10:1的負載失配下工作,且在VDS=32V、IDq=50mA、PL=5W的條件下保持穩定。
優秀的熱穩定性:熱阻(Rth(j-c))在Tcase=80°C、PL=1W時為6.4K/W。
集成ESD保護:符合2002/95/EC指令,無有害物質(RoHS)。
性能指標
RF性能:在VDS=32V、IDq=50mA、Tcase=25°C的AB類應用電路中,2450MHz時輸出功率為5W,功率增益為20dB,效率為50%;3500MHz時輸出功率為5W,功率增益為9.6dB,效率為33%。
直流特性:例如,V(BR)DSS(漏源擊穿電壓)為65V,VGS(th)(柵源閾值電壓)在1.5-2.3V之間。
射頻特性:在2140MHz時,輸出功率為0.75W時,功率增益為17-18dB,效率為15-17%。
Ampleon是一家全球領先的射頻和功率半導體解決方案提供商,提供包括射頻功率放大器、收發器、射頻開關、驅動電路和功率控制器等在內的廣泛產品線,適用于4G LTE、5G NR基礎設施、廣播、工業等多個領域,深圳市立維創展科技有限公司優勢分銷Ampleon產品線,歡迎咨詢了解。
推薦資訊
LC4512V-75FTN256I是一款高性能CPLD,屬于ispMACH4000V系列,集成512宏單元,支持3.3V工作電壓,最大用戶I/O數208,內部頻率178.57MHz。適用于工業控制、汽車電子等領域,支持ISP和可重編程,符合RoHS標準。

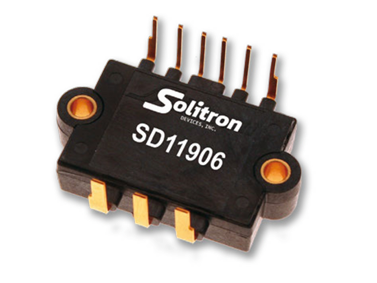

Solitron公司的硅碳化物(SiC)半導體功率模塊,用于提升電源應用多方面性能。有多種關鍵特性,產品系列多樣,包括半橋、全橋和PowerMOD系列,應用于開關模式電源、逆變器、電池充電器、執行器和電機控制等領域。
