TI德州儀器TPSM82821A電源模塊
發布時間:2025-06-23 09:02:51 瀏覽:104
TPSM82821A是TI德州儀器推出的一款采用 MicroSiP? 封裝的 1A 降壓轉換器,具有集成電感器和強制 PWM 模式。

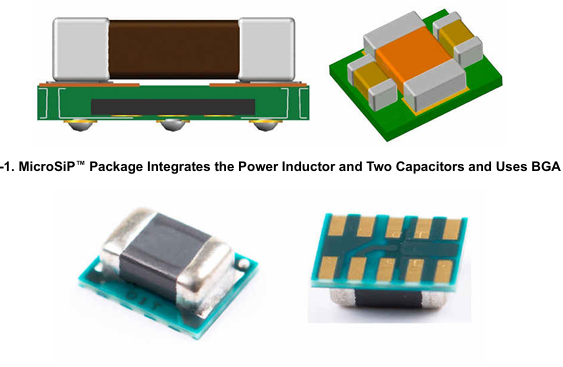

MicroSiP? 是德州儀器開發的一種小型化系統級封裝(SiP)技術,將集成電路和無源元件集成到一個封裝中,分為 MicroSiP(BGA 引腳)和 MicroSiL(LGA 引腳)兩種類型。它通過優化 PCB 布局設計、表面貼裝工藝和返工流程,實現了高集成度、小型化以及良好的散熱性能,同時滿足無鉛環保要求,適用于對尺寸和性能有較高要求的電子產品。
性能特點
封裝類型:1.1mm MicroSiP? 封裝,尺寸為 2.0mm × 2.5mm × 1.1mm,10 引腳 μSiL 封裝
輸入電壓范圍:2.4V 至 5.5V。
輸出電壓:可調節范圍為 0.6V 至 4V,同時提供 1.2V、1.8V、2.5V 和 3.3V 的固定輸出電壓選項。
效率:高達 95%,適合高能效需求的應用。
工作靜態電流:僅 4μA,適合低功耗設計。
拓?fù)浣Y(jié)構:采用 DCS-Control 拓?fù)?,支持輕負載下的省電模式和連續導通模式(CCM)運行的強制 PWM 模式。
保護功能:具備斷續短路保護、輸出放電、電源正常輸出(帶窗口比較器)、集成軟啟動和過熱保護。
應用場景
移動設備和便攜式電子產品。
物聯網(IoT)設備。
低功耗傳感器和微控制器電源。
深圳市立維創展科技有限公司,專注于TI 德州儀器品牌高端可出口產品系列新品產品,并備有現貨庫存,可當天發貨。
推薦資訊

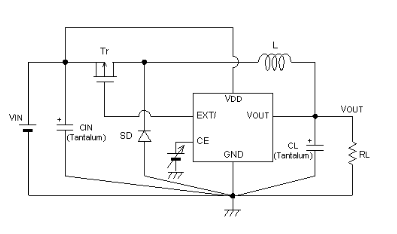

TOREX XC6365/XC6366 系列是多功能降壓 DC/DC 控制器,輸出電流 1A,借外部組件工作。輸出電壓 1.5V - 6.0V 可編程(±2.5%精度),300kHz 開關頻率。XC6366 輕載時 PWM/PFM 切換,全負載高效。軟啟動時間 A、B 系列內置 10ms,C、D 系列可外部調。待機電流<0.5μA,有 UVLO 功能。應用于多種設備,特點有寬輸入輸出電壓范圍、特定頻率、大電流、高效率、低待機電流、可選軟啟動、兩種電壓設置、PWM/PFM 控制、100%占空比,特定封裝,符合 RoHS 且無鉛。

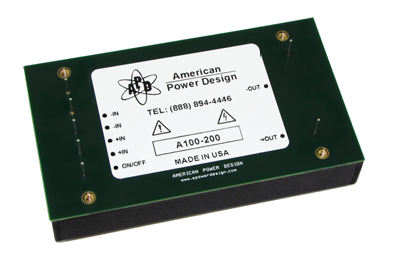

American Power Design A100系列高壓直流/直流轉換器由美國American Power Design, Inc.生產,是一款高性能電源產品,具有寬輸入電壓范圍(10-20Vdc、18-36Vdc、36-72Vdc)和可調輸出電壓(48Vdc至200Vdc),最大輸出功率為100W,效率高達90%。其緊湊尺寸(2.75 x 4.8 x 0.92英寸)和輕量化設計(13.5盎司)使其適用于高壓應用、輸入電壓波動較大的環境以及對電源質量要求較高的精密儀器和工業設備。
